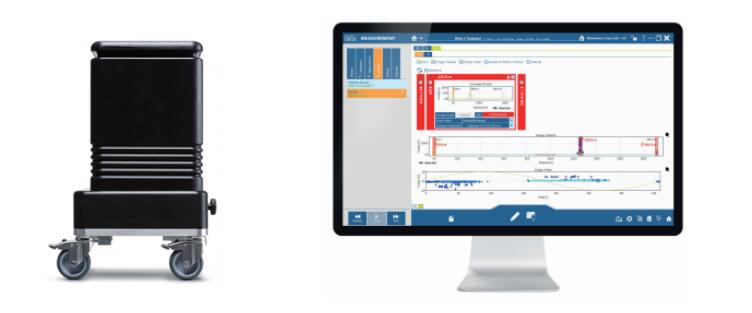

PD30-E局部放電診斷系統

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PD30-E局部放電診斷系統簡介：
?此外，根據標準IEEE.2-2013和IEC 60270要求，PD30-E設備還可通過添加TD模塊，進行介質損耗的測量。
?同時PD30-E設備輕巧便攜，現場操作十分方便。

PD30-E局部放電診斷系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院

PD30-E局部放電診斷系統特點：
?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電（PD）。也可添加TD模塊，來測量介質損耗。

?局放映射
在總電纜長度上呈現局放位置，能夠對局部放電的*定位，識別電纜絕緣，端子和接頭局放的*位置

?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。

?TE相位分辨率（局放模式）
對故障類型進行分類，對不同的局放類型一目了然。

?*地局放算法
b2Suite®區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。

?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。用于歸檔測量的快速搜索功能和測量結果。

?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。

?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。

?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。

局部放電診斷(PD)
輸入電壓	110 - 240V AC, 50/60Hz
工作電壓	正弦波:1 - 24 kV rms / 34 kV peak 頻率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高壓耦合電容器	電容：~ 1 nF 尺寸/重量：L 300 x W 250 x H 486mm 29 kg
高壓濾波器	電容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg
過濾	數字 & 模擬
速度范圍（v / 2）	10 - 150 m/μs
測試范圍	100 km
PD背景級別	< 10 pC
PD定位精度	1%
PD分辨率	0.1 pC \| 0.1 m
采樣率	125 MHz (Version 2 - 200 MHz)
輸入阻抗	10 kΩ / 50 pF
帶寬	100 MHz \| Analog Filter
信號放大	0 - 52 dB (1 channel) \| 0 - 72 dB (2 channel)
環境條件存儲運行	- 20°C to + 65°C - 5°C to + 45°C
可擴展的介質損耗診斷系統 (TD30)
操作電壓	正弦:1 - 23 kV rms 頻率：0.1 Hz ； 0.01 to 0.09 Hz ¹
介質損耗測試	分辨率：1 x 10 ^-6 精度：± 1 x 10 ^-4
電壓測試	分辨率：0.1 kV rms 精度：0.5%
電流測試	分辨率：1μA rms 精度：0.5%
負載范圍標準	500 pF to 10 μF
重量和尺寸	3kg
控制和診斷軟件b2Suite®
特征	? 0,1 Hz PD和TD診斷（主機選配內置TD可同時診斷） ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫
控制	b2 VLF主機控制，PD和TD診斷
測量	電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等...
系統要求	MS Windows 7 / 8, 64 Bit 操作系統
供貨范圍	根據用戶所選配置可包含：校準器，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，
選配	數據庫 , P C , V LF主機
