UltraTEV Plus的TEV讀數解釋指南

來源：北京康高特儀器設備有限公司發布時間：2018-03-16 11:55:54 作者：瀏覽次數：4077次分類：技術文章

TEV讀數	結論
1.高背景讀數，即大于20dB	(a)高水平噪聲可能會掩蓋開關柜內的放電 (b)可能是由于外部的影響可能時，應該消除外部干擾源再重新測試，或使用局部放電檢測儀以識別開關柜中的任何放電。
2.如果開關柜和背景基準的所有讀數都小于20dB。	無重大放電。每年一次重新檢查。
3.開關柜讀數比背景水平高10dB，且讀數大于20dB（*，亦即不是比背景高20dB），以及計數值高于50.	很有可能在開關柜內有內部放電活動。建議用局部放電定位器或局部放電檢測儀作進一步的檢查。
4.計數的計數率大于1000	在該區域中可能有背景電磁干擾。如果讀數大于20dB，則建議安裝一個局部放電檢測儀來識別外部電磁活動。表面放電可能會產品高的計數率。如果是這樣，則會存在超聲波信號并可用UltraTEV Plus+來檢測到（如果存在空氣傳播路徑的話。）

       TEV讀數（dB）與放電幅值（pC）的關系
       傳統的按照 IEC60270 標準進行的局部放電檢測都是測量放電時高壓導體產生的視在電荷量。因此，放電幅值一般是以皮庫（pC）來表示。在傳統的局部放電檢測儀的檢測頻率（一般為 10 - 300kHz）上，各種高壓儀器（除長電纜外）都可以等效為集中電容。TEV 測量則是在 3 - 100MHz 的頻率范圍內進行。在這些頻率上，高壓電力儀器更近似傳輸線而不是電容器。電壓/時間曲線下方的區域面積與放電過程中的電荷轉移量成正比。TEV 傳感器測量被測瞬態過程的峰值電壓，而不是曲線下方的區域面積。因此，它不是直接測量電荷。另外，所測量的是在金屬面板外表面上檢測到的波峰, 這只是面板內部信號的一部分而已。當脈沖沿著金屬鎧裝的外表面?zhèn)鞑r(shí)，它*會散開即在時域上展開。同時曲線下方的區域面積又保持不變，這樣脈沖幅值*會減小。因此，脈沖被檢測到的地方離放電源越遠 ，則衰減*越大。顯然，dB 和 pC 之間的關系取決于多種因素，其中大多數都是不可量化的。

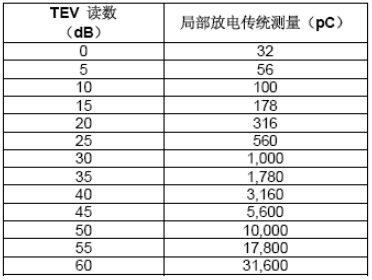

       dB-pC參考指南，靠近25kV電纜終端處
UltraTEV Plus的TEV讀數解釋指南

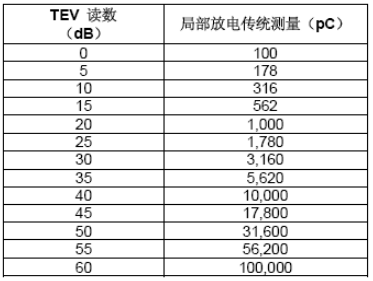

混合物填充式11kV配電電纜端頭箱的dB-pC參考指南
UltraTEV Plus的TEV讀數解釋指南-2

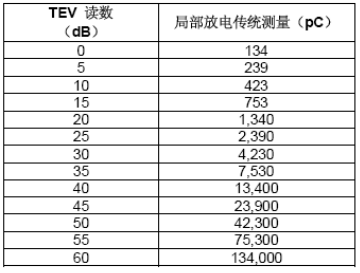

油斷路器的SRBP套管的dB-pC參考指南
UltraTEV Plus的TEV讀數解釋指南-3

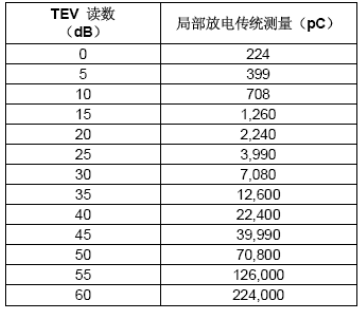

11kV樹脂澆注型電流互感器dB-pC參考指南
UltraTEV Plus的TEV讀數解釋指南-4

如需了解更多局部放電檢測儀產品，可關注北京康高特科技有限公司，現貨供應UltraTEV Plus局放儀，價格優惠，如需購買，可聯系我們客服熱線：010-68460051，我們會誠摯的為您解答。
